Description

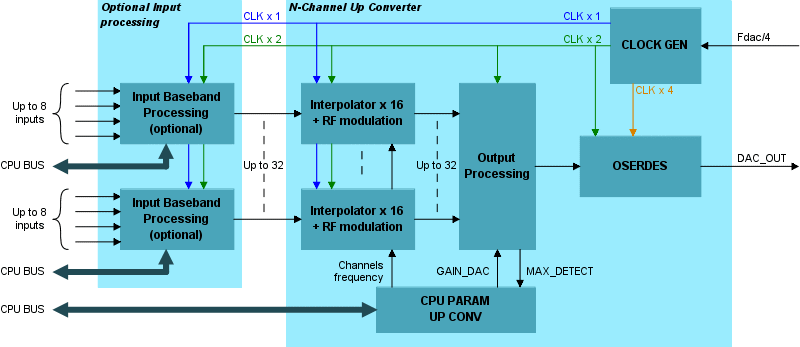

Le core Up Converter est un module insérable qui inclut les fonctions suivantes :
- Interpolation x16 + Modulation RF indépendantes pour chaque canal RF
- Un module Output Processing qui combine jusqu'à 32 canaux RF independants
- Un module de gestion d'horloge
- Un module OSERDES qui connecte les I/O LVDS au DAC RF
- Un bus CPU pour configurer les parameters du
Up Converter
|
 |
|
Caractéristiques
- Module insérable pour FPGAs Spartan-6™, Virtex-6™,
Artix-7™, Kintex-7™ et Virtex-7™
- Synthèse RF directe (0 à 1,25 GHz) à partir de signaux I/Q en bande de base
- Supporte les 2e and 3e zones Nyquist pour des fréquences porteuses jusqu'à 3GHz+
- Inclut un module de gestion d'horloge
- Nécessite très peu de ressources FPGA
- Largeur de bande par canal RF : 32 ou 64 MHz
- Ondulation dans la bande < 0.2 dB et S/N > 75dB
- Fréquence porteuse ajustable dynamiquement avec une précision inférieure au Hertz
- Deux bus de sortie 14 bits LVDS directement connectés aux entrées de l'AD9739/A (compatible avec le DAC 11 bits AD9737A)
- Peut être adapté pour une utilisation avec d'autres DACs (nous contacter)
- Design entièrement VHDL RTL (non fourni) pour des adaptations aisées
- Core livré sous forme de netlist + un fichier VHDL d'example
|
Digital RF Up Converter pour DAC AD9739/A
